KD741X自動保壓液控緩閉止回閥
KD741X自動保壓液控緩閉止回閥是目前國內外較先進的管路控制設備，主要安裝于水電站水輪機進口，用作水輪機進口閥；或安裝于水利、電力、給排水等各類泵站的水泵出口，代替止回閥和閘閥的作用。工作時，該閥與管道主機配合，按照水力過渡過程原理，通過預設的啟閉程序，實現管路的可靠截止，有效消除管路水錘，起到保護管路系統安全的作用。
1、本閥的驅動系統為中同壓兩級驅動裝置，該裝置體積小而蝶閥啟閉速度的調控范圍大，初開啟段為高壓小流量控制，使蝶閥開啟瞬間狀態平緩，無劇烈波動，完全消除系統內的水錘隱患，然后將切入較快的轉動角速度，液壓缸將以設定的理想推力與速度將蝶板平穩打開。
2、本蝶閥的安裝位置通常為橫向臥式，蝶板偏離位置的合理擺放可使蝶板充分利用管道內的動水力矩驅動蝶板的順利關閉，本閥的安裝位置將體現動水力矩與重錘力矩的共同作用效果，隨著關閉轉角的逐步完成，動水力矩將趨于減小，重錘力矩將使關閉瞬間變的緩慢而平穩，從而嚴格杜絕了水錘現象的發生，零泄漏的密封效果將在這一合理嚴密的控制系統中得以可靠實現。
3、本閥的電液控制系統具有遠程控制功能，蝶板任意速度的開啟與關閉以及任意位置的鎖定均可通過設計合理的各類液壓控制閥輕松實現。
4、本閥配有手動油泵，在系統因故而斷電時仍可正常關閉或打開蝶閥。
性能參數
型號 | 公稱壓力PN/Mpa | 試驗壓力/Mpa | 適用溫度/℃ | 適用介質 | |
殼體試驗 | 密封試驗 | ||||
KD741X-2.5V | 0.25 | 0.375 | 0.275 | ≤65 | 水 |
KD741X-6V | 0.6 | 0.9 | 0.99 | ||
KD741X-10V | 1.0 | 1.5 | 1.1 | ||
項目 | 公稱通徑 | ||
DN≤1000 | DN≥1400 | ||
開閥時間 （S） | 10~60可調 | 15~60可調 | |
關閥時間(S) | 快關 | 1.2~25可調 | 2~30可調 |
慢關 | 2~60可調 | 4~60可調 | |
關閥角度（°） | 快關 | 60°±10° | |
慢關 | 25°±10° | ||
產品主要零部件材料
型號 | 閥體 | 蝶板 | 蝶板密封圈 | 閥桿 | 閥座 | 填料 |
零件名稱 | 灰鑄鐵 | 球墨鑄鐵 | 丁腈橡膠 | 鉻不銹鋼 | 銅合金 | O型橡膠圈 |

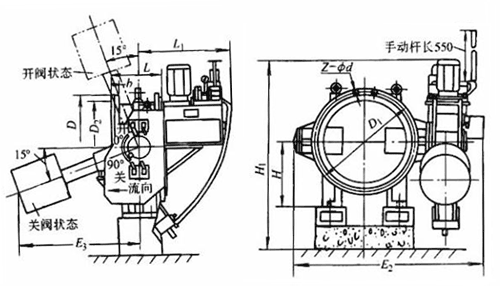

主要尺寸
型號 | 公稱通徑DN/mm | 尺寸/mm | 重量/kg | ||||||||||
KD741X-2.5V | D | D1 | D2 | b | Z-φd | L | L1 | E2 | E3 | H | H1 | ||
2000 | 2190 | 2130 | 2090 | 50 | 48-φ30 | 950 | 930 | 3623 | 1860 | 1150 | 2140 | 6170 | |
KD741X-6V | 1200 | 1405 | 1340 | 1295 | 40 | 32-φ33 | 630 | 800 | 2600 | 1355 | 710 | 1710 | 4200 |
1400 | 1630 | 1510 | 1560 | 57 | 32-φ36 | 710 | 800 | 2825 | 1355 | 820 | 1820 | 4900 | |
1600 | 1830 | 1710 | 1760 | 63 | 36-φ36 | 790 | 890 | 3141 | 1355 | 920 | 1920 | 5900 | |
1800 | 2045 | 1918 | 1970 | 65 | 40-φ39 | 870 | 890 | 3423 | 1760 | 1035 | 2035 | 6300 | |
KD741X-10V | 500 | 670 | 585 | 620 | 30 | 20-φ25 | 350 | 800 | 1442 | 920 | 420 | 1100 | 1500 |
600 | 780 | 685 | 725 | 36 | 20-φ30 | 390 | 800 | 1634 | 1200 | 440 | 1500 | 1800 | |
700 | 895 | 800 | 840 | 40 | 24-φ30 | 430 | 800 | 1728 | 1200 | 500 | 1200 | 2000 | |
800 | 1010 | 905 | 950 | 44 | 24-φ34 | 470 | 800 | 2000 | 120 | 510 | 1210 | 2500 | |
900 | 1110 | 1005 | 1050 | 46 | 28-φ34 | 510 | 800 | 2130 | 1200 | 570 | 1270 | 3000 | |
1000 | 1220 | 1115 | 1160 | 50 | 32-φ40 | 550 | 800 | 2140 | 1300 | 620 | 1620 | 3000 | |
